ที่ |
รายการ |
จำนวน |
หน่วย |
1 |
เครื่องส่ง
UHF ความถี่ส่ง 420.200 MHz
|
1 |
เครื่อง |
2 |
เครื่องควบคุมการถ่ายทอดคำสังจากคอมพิวเตอร์
System Control
|
1 |
เครื่อง |
3 |
เครื่องส่งสัญญาณเรียก
เปิด/ปิด ลูกข่าย 32 กลุ่ม
|
1 |
เครื่อง |
4 |
เครื่องผสมสัญญาณเสียง
ชนิด 8 ช่องสัญญาณ
|
1 |
เครื่อง |
5 |
เครื่องจ่ายไฟ
13.8 VDC 20A
|
1 |
เครื่อง |
6 |
เครื่องเล่นวิทยุ
AM/FM
|
1 |
เครื่อง |
7 |
เครื่องเล่น
เทป ชนิดเทปคู่
|
1 |
เครื่อง |
8 |
เครื่องเล่น
DVD MP3
|
1 |
เครื่อง |
9 |
ลำโพงมอนิเตอร์ฟังเสียงสัญญาณออกอากาศ
|
1 |
เครื่อง |
10 |
ไมโครโฟนแท่น
|
1 |
เครื่อง |
11 |
หูครอบฟัง
|
1 |
ชุด |
12 |
โต๊ะวางอุปกรณ์
|
1 |
ตัว |
13 |
ตู้ Rack 19
นิ้ว 15U
|
1 |
ตู้ |
14 |
เครื่องคอมพิวเตอร์พร้อมอุปกรณ์
|
1 |
เครื่อง |
15 |
โปรแกรมควบคุมอุปกรณ์และการจัดรายการ
(ลิขสิทธิ) |
1 |
โปรแกรม |
16 |
เสาแป็ปสามเหลี่ยมชุบกัลวาไนซ์
สูง 15 เมตร |
1 |
ต้น |
17 |
แผงเสาอากาศชนิดรอบตัว |
1 |
ต้น |
18 |
สายนำสัญญาณ
RG 8 ยาว 40 เมตร |
1 |
ขด |
|
> |
|
|
1 |
เครื่องส่ง UHF
JSOFT JTX |
|
|
|
|
|
- ความถี่ใช้งาน (Operate Frequency)
420.200MHz
- ความต้านทานสายอากาศ 50 ohm
- แรงดันไฟใช้งาน 13.8V DC
- กระแสที่ใช้ (กำลังส่งสูงสุด) 13.8 V DC
- อุณหภูมิใช้งาน -30c + 60c
- เสถียรภาพทางความถี่ (Frequency stability) 1.5 KHz
- กำลังส่ง (Output power) fixed at 1-25W Maximium
- มีระบบระบายความร้อนแบบพัดลมในตัว
- ตัวกล่องเป็นเหล็กกันสัญญาณรบกวนออกสู่ภายนอก |
|
 JSOFT
JTX UHF TRANSMITER SPECIFICATIONS
Frequency coverage 400.000–490.000 MHz
Power supply voltage 9 V DC nominal 15 V DC nominal
Current drain (approx.) TX 7.0 A (at 25 W), 13.0 A (at 45 W) Current drain
(RX Max Audio) RX 1200 mA (maximum audio)
Current drain (stand-by) 300 mA (stand-by)
Antenna impedance 50 ? nominal (SO-239)
Usable temperature range –30?C to +60?C (–22?F to +140?F) –25?C to
+55?C (–13?F to +131?F)
RF output power High/Low2/Low1: 25 W/10 W/2.5 W [25 W]
Modulation system Variable reactance frequency modulation
Spurious emissions 70 dBc typical 0.25 ?W ? 1GHz, 1.0 ?W > 1 GHz
FM hum and noise (typical) 40 dB [Narrow], 46 dB [Wide] ——
Intermediate frequencies 1st: 46.35 MHz, 2nd: 450 kHz
Receive system Double-conversion superheterodyne system
Sensitivity (typical) 0.25 ?V at 12 dB SINAD –4 dB?V (emf) at 20 dB
SINAD
Spurious response 75 dB
Intermodulation (typical) 76 dB
The entered signals are pre-emphasized +6dB/octave
Audio frequency response +2 dB to –8 dB of 6 dB/octave
Audio hormonic distortion 3% typical at 1 kHz, 40% deviation
Audio output power 4 W typical at 10% distortion with a 4 ? load
Audio generator Frequency range : 300–3000 Hz
Audio generator Measuring range : 1–500 mV
Standard signal Frequency range : 0.1–600 MHz
generator (SSG) Output level : 0.1 ?V–32 mV |
2 |
เครื่องควบคุมการถ่ายทอดคำสังจากคอมพิวเตอร์ System Control |
|
|
|
|
|
- เครื่องตั้งเวลา
วันละ 8 ครั้ง ตั้งได้ทุกรอบ 7 วัน
- สามารถตั้งเวลาให้ทำงานสลับ วันเว้นวัน
- สามารถตั้งเวลา จันทร์- ศุกร
- สามารถต่อขนานกับคอมพิวเตอร์เพื่อควบคุมอุปกรณ์ วิทยุ เทป ซีดี
- สามารถส่งสัญญาณรียกลูกข่ายได้โดยอัตโนมัติ |
|
3 |
เครื่องส่งสัญญาณเรียก เปิด/ปิด
ลูกข่าย 32 กลุ่ม |
|
|
|
|
|
- สำหรับเปิดและปิดเครื่องรับแต่ละจุดหรือทั้งหมด
- สามารถเปิดหรือปิดเครื่องรับแต่ละกลุ่มได้ 32 กลุ่ม
- สามารถเปิดเครื่องรับทั้งหมดได้ด้วยปุ่มเดียว
- สามารถต่อขนานเพิ่มเป็น 64 กลุ่ม
- ใช้ไฟ 220VAC |
|
4 |
เครื่องผสมสัญญาณเสียง ชนิด 8 ช่องสัญญาณ |
|
|
|
|
|
Frequency Response 10 Hz-40kHz
Frequency Response: Stereo 5 Hz-20 kHz
Distortion (THD): frequency 1kHz @ +20dBu
Equalizer +/- 12dB (MIC / LINE input) :
Equalizer +/- 12dB (Stereo input) :
Noise Measured 20Hz-20kHz :
Equivalence input noise (EIN):
Common Mode Rejection Ratio : >50dB
Hum & Noise 20Hz-20kHz (Echo Off) :
GAIN PGM, Monitor,eadphone : 31dB to 74dB
Microphone input 3dBu ,
Line in input 40dBu,Stereo input 28dBu
Microphone input >2kW active balanced
Line input >10kW active balanced
Return input >10kW unbalanced
Output Impedance: >100W
Echo Delay Time Control: 200-450mS
Power Requirement 220Vac 50Hz
Consumption: 10va |
|
5 |
เครื่องจ่ายไฟ
13.8 VDC 20A |
|
|
|
|
|
- แรงดัน OUTPUT 13.8V/DC
- กระแส OUTPUT 20Amp
- ควบคุมการเปิด/ปิด ด้วยระบบ Microcontroller
- มีพัดลมระบายอากาศ
- สามารถปรับแรงดันไฟได้ตั้งแต่ 6V-15V
- สามารถ กำหนดแรงดันไฟ คงที่ที่ 13.8Vได้โดยการกดปุ่ม
- มี Volt Meter และ Amp Meter เพื่อดสถานะการใช้งาน
- ตัวกล่องเป็นเหล็กกันสัญญาณรบกวนออกสู่ภายนอก
- มีขั้วต่อแบบที่จุดบุหรี่ในรถยนต์เพื่อสะดวกในการต่อไฟไปใช้งาน |
|
6 |
เครื่องเล่นวิทยุ AM/FM |
|
|
|
|
|
- HIGH SENSITIVITY RECERIVING
- AM/FM DUAL BAND DIGITAL STEREO RECERIVING
- SIXTY CHANNEL MENRY/EDITION
- INFARRED REMOTE CONTROL FUNCTION
- MANUAL/AUTOMATIC STATION SELECT
- FM STEREO AUTOMATION DECODE SYSTEM
AM TUNING SCOPE..........................522~1620KHz
FM TUNING SCOPE...........................87~108KHz
SNR (FM).......................................40dB
SNR (AM).......................................40dB
LINE OUTPUT VOLTAGE.....................500VrmsVrm33
POWER SUPPLY VOLTAGE..................220V,50/60Hz
DIMENSION...........................L 430xW 230xH 40mm. |
|
7 |
เครื่องเล่น เทป ชนิดเทปคู่ |
|
|
|
|
|
STEREO DOUBLE CASSETTE
RECORDER PLAYER AUTO REVERSE
- TRACK SYSTEM : 4 TRACK, 2 CHANNELS STEREO
- POWER REQULRAMENT : 220 V 50-60 Hz
- SENSITIVITY [ 1W/1M] : 108Db - 1 KHz
- FREQUENCY / RESPONSE : 300-6,000 Hz
- TAPE 1 : AUTO REVERSE PLAY . OR PLAY ONLY.
TAPE 2 : REC/PLAY SOLF EJECT.
- 1 SLIDE SWITCH FOR FILTER ON/OFF.
- 2 LEDS INDICATOR FOR HI-SPEED DUB AND RECORD
- 2 LEDS INDICATON FOR TAPE SIDE A OR B
- 1 PUSH SWITCH FOR R HIGH SPEED DUB
- 2 ROTARY VR CONTROL FOR REC LEVEL L,R
- 2 PUSH SWITCH CONTROL FOR METAL/ CrO2/ NORMAL.
- DIM : 430 [W] x 135 [H] x 288 [D] mm. [3U]
|
|

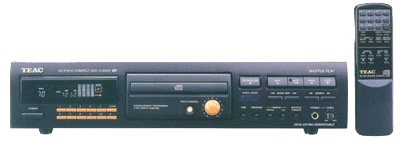

8 |
เครื่องเล่น DVD
MP3 |
|
|
|
|
|
เมนูค้นหารายการแบบภาพเคลื่อนไหวรูปแบบ่ Disc Navigator
สามารถเล่นแผ่น DVD/DVD-R/DVD-RW/(Video Mode)/SVCD/VCD/CD/CD-R/CD-RW/WMA/MP3/JPEG
ระบบแปลงสัญญาณภาพจากดิจิตอลเป็นอนาล็อค 108MHz / 12bit
แปลงสัญญาณเสียงดิจิตอลเป็นอนาล็อกแบบ 24 บิท 192 กิโลเฮิรทซ์
ระบบสแกนภาพ Pure Cinema Progressive Scan ทั้ง PAL/NTSC
สามารถซูมภาพและย่อภาพได้
เมนูการสั่งงานด้านหน้าจอภาษาไทย (Thai OSD)
สะดวกในการเลือกใช้งานด้วยกราฟฟิกเมนู สบายตา
ควมคุมหรือปรับแต่งได้รวดเร็วด้วยรีโมทคอนโทรล
ช่องต่อสัญญาณภาพแบบ Video Component/ S-Video / Composite, Coaxial |
|
9 |
ลำโพงมอนิเตอร์ฟังเสียงสัญญาณออกอากาศ |
|
|
|
|
|
โพง จาก SAAG คุณภาพเสียงคุ้มราคา ขายดีที่สุด กำลังขับ
1000W สามารถปรับ เสียง เบส และ เสียงแหลมได้
ป็นลำโพงที่มีขนาดไม่ใหญ่ มากนัก
เป็นลำโพงแบบ 2.1 แชนแนล
พลังขับของลำโพงซับวูเฟอร์ 1,000 Watt P.M.P.O.
ลำโพงแซทเทิลไลท์ : 2 ตัว
มีปุ่มควบคุมการทำงาน 4 ปุ่ม (Power, Volume, Bass , Treble controls) |
|
10 |
ไมโครโฟนแท่น |
|
|
|
|
|
ไมโครโพนแบบ คอนเดนเซอร์มิกส์ ชนิดตั้งโต๊ะ Ultra-Cardioid
มีปุ่มเปิดปิดและปุ่มเปิดเสียงก่อนประกาศ
ใช้ Battery 9 volt
มีปรีไมในตัว
รับสัญญาณเสียงในทิศทางตรง
ตอบสนองความถี่เสียง 40 Hz - 16 kHz
SENSITIVITY : -42dB +/-2dB ; 200 OHM
ขั้วต่อเป็นแบบ XLR
ตัวคอไมค์สามารถโค้งงอได้ตามความต้องการ
|
|
11 |
หูครอบฟัง |
|
|
|
|
|
ค่าอิมพีแดนซ์ : 32 Ohm at 1kHz.
ช่วงการตอบสนองความถ : 8~22,000Hz.
Maximum Input 500 mW
มีไมโครโพนสำหรับพูดได้
|
|
12 |
โต๊ะวางอุปกรณ์ |
|
|
|
|
|
โต๊ะคอมพิวเตอร์ ขนาด 60 x 120 สูง 90 เซ็นติเมตร
มีชั้นเลื่อนสำหรับวาง Keyboard
แข่งแรงทนทานและออกแบบสำหรับวางเครื่องคอมพิวเตอร์ |
|
13 |
ตู้ Rack 19 นิ้ว 15U |
|
|
|
|
|
เป็นตู้ใส่อุปกรณ์ขนาดมาตรฐาน หน้ากว้าง 19 นิ้ว
12 U
ทำด้วยแผ่นโลหะหนาไม่น้อยกว่า 1 มม. ที่แข็งแรงทนทาน
มีล้อสำหรับการเคลื่อนย้าย
ด้านบนเปิดและสามารถวางอุปกรณ์เฉียงลงด้านหน้า
สามารถวาง Mixer ด้านบนเพื่อสะดวกแก่การควบคุม
|
|
14 |
เครื่องคอมพิวเตอร์พร้อมอุปกรณ์ |
|
|
|
|
|
" CPU Dual Core ความเร็วไม่ต่ำกว่า 2.8 GHz
" DDR RAN 1 GB
" HDD 40/7200 รอบ ขนาด 160 Gb
" CD - RW Combo ความเร็วไม่น้อยกว่า 52X
" CASE 350 W พัดลม 1 ตัว
" จอคอมพิวเตอร์ LCD ไม่ต่ำกว่า 17 นิ้ว
" คีย์บอร์ดไม่ต่ำกว่า 108 ปุ่ม
" เม้าส์ชนิดแสงเรเซอร์
" Modem Inteunal 56 k |
|
15 |
โปรแกรมควบคุมอุปกรณ์และการจัดรายการ (ลิขสิทธิ) |
|
|
|
|
|
คุณสมบัติของโปรแกรมควบคุมการจัดรายการ
1 ควบคุมการ ปิด / เปิด เครื่องและปรับแต่งเสียง
2 ปิดและเปิดเครื่องส่งออกอากาศโดยอัตโนมัติ ตั้งเวลา เปิด/ปิด
ได้ไม่จำกัด
3 สามารถปรับเลือกควบคุม วิทยุ เทป CD และออกอากาศ ได้ทางจอคอมพิวเตอร์
4 บันทึกเสียงการอ่านประกาศ ได้ด้วยคอมพิวเตอร์และบีบอัดข้อมูลเป็น
File MP3 เพื่อนำมาใช้งานได้ทุกเมื่อ และซ้ำกันหลาย ๆ ครั้งโดยอัตโนมัติ
5 สามารถบันทึกรายการ File ประกาศ หรือเพลง เป็นคิวรายการ หรือจัดรายการเป็นชุดเพื่อออกอากาศได้
6 ตั้งเวลาออกอากาศล่วงหน้าได้ทุกๆ วัน ใน 7 วัน เพื่อควบคุมวิทยุ
เทป CD หรือคิวการออกรายการได้ ตามเวลาที่กำหนด
7 สามารถ LOCK หน้าจอเพื่อกันไม่ให้บุคคลอื่นมาเปลี่ยนแปลงรายการ
ออก อากาศได้
8 มีรหัสผ่านในการเข้าโปรแกรมและสามารถ เปลี่ยนแปลงรหัสผ่านได้ที่หน้าจอ
, สามารถเพิ่มเพลง MP 3 ได้ทางหน้าจอในระหว่างที่โปรแกรม RUN
9 มีเมนูแสดงว่าจุดติดตั้งภาครับอยู่ที่ใดบ้างไม่จำกัด และสั่งเปิด/ปิดเครื่องรับแต่ละเครื่องหรือหลายเครื่องพร้อม
กันได้
10 มีเมนูสำหรับปรับเพิ่มหรือลดเสียงที่เครื่องรับได้ 10 ระดับ
11 สามารถกำหนดจุดเรียกเปิดหรือปิดเครื่องรับได้ 999 กลุ่มและสามารถแก้ไข
สถานที่ จุดติดตั้งเครื่องรับได้โดยผู้ใช้
|
|
16 |
เสาสามเหลี่ยมชุบกัลวาไนซ์ด |
|
|
| |
|
|
รายละเอียดของเสาสามเหลี่ยมสูง 15 เมตร
- 1 ทำจากเหล็กแป๊ปขนาด 1 นิ้วหนา 2 มม.จำนวน 3 ท่อน ประกอบเป็นสามเหลี่ยม
กว้างด้านละ 12 นิ้วเท่ากันทุกด้าน เชื่อมต่อกันด้วยเหล็กกลมขนาด
3/8 นิ้วโดยมี
ระยะห่างเป็นขั้นทุกระยะ 40 เซ็นติเมตร
- 2 ช่วงต่อระหว่างท่อนเป็นแบบเดือยสวมเข้าหากันโดยใช้ น๊อตขนาด
11/32 นิ้ว จำนวน 2 ตัว ต่อแป๊ป 1 ท่อน
- 3 ฐานเสาทำจากเหล็กแผ่นขนาด กว้าง x ยาว x หนา = 18 x18 x 3/8
นิ้ว
- 4 อุปกรณ์ที่เชื่อมเป็นเสาทุกชิ้นจะผ่านการชุบกัลวาไนซ์ดป้องกันสนิมและทาสีชนิด
พิเศษสีแดงส้มสลับขาว ตามมาตรฐานของสีที่ใช้เฉพาะกับโลหะที่ชุบกัลวาไนซ์ด
- 5 ปลายเสาติดตั้งด้วยแผงกันฟ้าฝ่าต่อสายลงสู่ Ground Rod ที่โคนเสา
ุ- 6 Boom ยึดแผงส่งสัญญาณที่ปลายเสาออกมาห่างจากเสา40 เซ็นติเมตร
- 7 สายสลิงยึดเสากับฐานทั้ง 3 ด้านขนาด 3/8 นิ้วยึดติดกับมือเสือด้วย
U CAMP และอุปกรณ์อื่นๆ
|
|
17 |
แผงส่งสัญญาณชนิดรอบตัวและกึ่งทิศทาง |
|
|
| |
|
|
แผงส่งสัญญาณ
แผงส่งสัญญาณมีให้เลือกใช้ 2รูปแบบโดยดูจากพื้นที่เพื่อการ รับสัญญาณ
ที่ดีที่สุด เป็นการส่งสัญญาณในลักษณะรอบตัวและกึ่งทิศทาง อัตราเกณท์
ขยายสัญญาณ 2.2 และ3 Db |
|
| |
|
|
|
 |
|
|
ที่ |
รายการ |
จำนวน |
หน่วย |
19 |
ชุดเครื่องรับสัญญาณ UHF 420.200 MHz พร้อมเครื่องขยายเสียง 80WและDecoder |
1 |
เครื่อง |
20 |
เสาอากาศปรับทิศทางพร้อมสายนำสัญญาณและอุปกรณ์ต่อบนเสาไฟฟ้า |
1 |
ชุด |
21 |
ลำโพง Horn ขนาด 15
นิ้ว, UNITขนาด 60 วัตต์ จำนวน 4 ลำโพง |
1 |
ชุด |
22 |
มิเตอร์ไฟฟ้าขนาด
5 แอมป์ |
1 |
ชุด |
| |
 |
|
|
| 19 |
ชุดเครื่องรับสัญญาณ UHF 420.200 MHz |
|
|
| |
|
|
คุณสมบัติของเครื่องรับสัญญาณ
- เป็นเครื่องรับ UHF/FM ความถี่รับ 400.000-490.000
MHz
- ป้องกันสัญญาณรบกวนจากสถานีอื่นด้วย ToneControl+DTMFหรือFSK
- มีระบบ CTCSS ปรับแต่งความถี่ด้วยระบบ PLL (Phase lock loop)
--ทำให้สามารถรับความถี่ได้ถูกต้องไม่ผิดเพี้ยนตลอดการใช้งาน
ปรับจูนความถี่
...ได้ง่ายดายและรวดเร็วโดยใช้
คอมพิวเตอร์ โปรแกรมความถี่
- กำลังขยายสัญญาณเสียง 60 W สามารถต่อลำโพงได้ 2-4 ลำโพง
- สามารถจูนรหัสประจำเครื่องได้ 999 กลุ่มโดยผู้ใช้เอง
- ใช้ไฟ 220 VAC หรือระบบ Battery ต่อกับไฟทาง หรือระบบโซล่าเซลล์
- อุปกรณ์บรรจุอยู่ในกล่องอลูมีเนียมชุบขาวผาหลังเป็นโลหะพ่นสีอุตสาหกรรม
กันแดดกันฝนติดบนเสาไฟฟ้า
...มีรุ่นที่ใช้สำหรับควบคุมหอกระจายข่าวและเสียงตามสาย
ติดตั้งภายในอาคาร
- กินกระแสน้อยมากขณะรอสัญญาณ 70 mA ขณะกระจายเสียง 3 A
- ขนาดกว้าง 20 X 26 X 10 Cm(กว้าง x ยาว x ลึก)
- น้ำหนัก 3900 กรัม |
|
| |
JSOFT JRX
UHF RECEIVER SPECIFICATIONS
Frequency coverage 400.000 MHz–470.000 MHz
Power supply requirement 220 VAC
Antenna impedance 50 Ohm normal
Input impedance (Mic) 2.2 kOhm normal
Output impedance (Audio) 8 Ohm normal
Intermediate frequency 1st: 46.350 MHz, 2nd: 450 kHz
Operating temperature range –30 ?C to +60 ?C (–22?F to +140?F)
Current Drain stand-by 70 mA
Current Drain Rated audio 1st 250 mA
Current Drain Rated audio 2 st 3.2 A at 60W(JRX1), 6 A at 100W(JRX2)
Dimensions 20(W) x 26(H) x 10(D) Cm
Weight 3910 g
Receive system Double-conversion super heterodyne
Intermediate frequencies 1st: 46.350 MHz, 2nd: 450 kHz
Sensitivity 0.25 ?V (typical) for 12 dB
Audio output power 60 w at 5 % distortion with an 8 Ohm load
Spurious response 70 dB*1 (C: 91.29 dB?V/m)
Intermodulation 70 dB (C: 86.29 dB?V/]
FM Hum and noise (Typical) 46 dB*2 (25 kHz), 40 dB*2 (12.5 kHz)
45 dB typ.*3 (25 kHz), 43 dB typ.*
Squelch sensitivity 0.3 ?V typical at threshold (C: 26.5 dB?V/m
at threshold) |
| |
 |
|
|
|
